유압 리프트 시스템은 유체 동력 원리를 활용하여 높은 힘 증폭으로 제어된 수직 운동을 달성합니다. 이 기술 시험에서는 자동차, 산업 및 물류 부문의 B2B 조달에 필수적인 엔지니어링 기본 사항, 응용 분야별 구성 및 제조 품질 표준을 다룹니다.
유체 동력 공학 기초
리프트 메커니즘의 파스칼 원리
유압 시스템은 제한된 유체를 통한 압력 전달로 작동합니다. 힘의 증가는 피스톤 면적의 비율과 동일하므로 소형 액추에이터가 상당한 리프팅 용량을 생성할 수 있습니다. 산업 응용 분야의 경우 시스템 압력 범위는 일반적으로 15~25MPa(2,200~3,600psi)입니다.
유압 시스템과 기계 시스템 비교:
| 매개변수 | 유압 드라이브 | 기계식 스크류 드라이브 | 공압 드라이브 |
| 힘 밀도 | 매우 높음(25MPa) | 보통 (기계적 이점) | 낮음(최대 0.7MPa) |
| 포지셔닝 정확도 | ±0.5mm(서보 밸브 포함) | ±0.1mm(볼스크류) | ±2.0mm(압축성) |
| 속도 제어 | 무한하고 매끄럽다 | 개별 단계 또는 변수 | 빠르고 제어가 덜함 |
| 과부하 보호 | 압력 릴리프 밸브 | 기계식 클러치 | 압력 조절기 |
| 효율성 | 75-85% | 60-70% | 20-30% |
| 유지보수 간격 | 2,000시간(유체교환) | 5,000시간(급지) | 1,000시간(건조기 서비스) |
유압 회로 아키텍처
현대 엘리베이터는 에너지 효율성을 위해 중앙 폐쇄형 부하 감지 시스템을 사용합니다. 가변 용량형 피스톤 펌프는 수요에 따라 유량을 조정하여 정량 시스템에 비해 열 발생과 전력 소비를 30~40% 줄입니다.
자동차 수리점용 유압 리프트
자동차 수리점용 유압 리프트 애플리케이션은 서비스 베이 레이아웃 및 차량 처리량 요구 사항에 따라 특정 구성을 요구합니다. 게시물 선택은 접근성과 작업 흐름 효율성을 결정합니다.
2포스트 대 4포스트 엔지니어링
2포스트 설계는 바퀴 없이 접근할 수 있도록 조정 가능한 스윙 암을 활용하므로 차량의 정확한 무게 중심 위치 지정이 필요합니다. 4포스트 구성은 통합 활주로를 통한 주행 작동을 지원하여 휠 정렬 서비스를 가능하게 합니다.
자동차 리프트 사양:
| 구성 | 2개 기둥 대칭 | 2포스트 비대칭 | 4포스트 |
| 정격용량(kg) | 3,000-4,000 | 3,000-4,500 | 3,500-12,000 |
| 리프트 높이(mm) | 1,800-2,000 | 1,900-2,100 | 1,700-2,500 |
| 베이 폭 요구사항(mm) | 3,400-3,800 | 3,200-3,600 | 3,000-3,500 |
| 콘크리트 두께(mm) | 200(최소 3000psi) | 200(최소 3000psi) | 150(바닥 장착형) |
| 기본 애플리케이션 | 일반수리, 타이어 서비스 | 차체 작업, 출입문 접근 | 정렬, 대형 트럭 |
| 설치 시간(시간) | 6-8 | 6-8 | 4-6 |
부하분포 분석
차량 위치는 컬럼 로딩에 영향을 미칩니다. 비대칭 암 구성은 차량을 30% 후방에 배치하여 도어 간격을 개선하지만 단일 포스트에서 정격 용량의 85%를 초과하지 않는다는 확인이 필요합니다.
차고용 휴대용 유압 리프트
차고용 휴대용 유압 리프트 애플리케이션은 공간 제약과 다중 차량 유연성을 해결합니다. 모빌리티 엔지니어링은 이동성과 부하 시 안정성의 균형을 맞춰야 합니다.
모빌리티 시스템 설계
휴대용 장치는 기계식 드롭다운 안정 장치가 있는 통합 바퀴(직경 200mm, 폴리우레탄 휠, 정격 하중 500kg)를 사용합니다. 불안정성을 방지하려면 캐스터 수축과 잭 전개가 순차적으로 이루어져야 합니다.
휴대용 리프트 엔지니어링 매개변수:
| 사양 | 미니 리프트(공압식/유압식) | 미드라이즈 가위 | 풀라이즈 휴대용 |
| 용량(kg) | 2,500 | 2,800-3,000 | 3,000-3,500 |
| 리프트 높이(mm) | 600-800 | 1,000-1,200 | 1,800-2,000 |
| 단위중량(kg) | 150-200 | 350-450 | 800-1,200 |
| 전력 요구 사항 | 숍 에어(0.6MPa) 또는 220V | 220V 단상 | 380V 삼상 |
| 설정 시간(분) | 5-10 | 15-20 | 30-45 |
| 안정제 설치 면적(mm) | 2,000 × 1,800 | 2,400 × 2,000 | 3,000 × 2,800 |
안정성 검증 프로토콜
휴대용 리프트에는 ANSI/ALI ALCTV-2017에 따른 전복 테스트가 필요합니다. 안정성 여유는 플랫폼이 완전히 확장되고 플랫폼 가장자리 중앙에 위치한 상태에서 150% 용량까지 로드될 때 장치가 뒤집히는 순간에 저항할 것을 요구합니다.
창고용 유압 리프트 테이블
창고용 유압 리프트 테이블 설치는 인체공학적 자재 취급을 최적화하여 작업자 부상 위험을 줄이면서 처리 효율성을 높입니다. 수직 이동 범위와 플랫폼 크기가 적용 적합성을 결정합니다.
자재 취급 최적화
리프트 테이블은 최적의 작업 높이(일반적으로 서서 작업하는 경우 750~950mm, 앉아서 작업하는 경우 650~750mm)에 하중을 배치하여 굽힘 및 리프팅 부상을 방지합니다. 컨베이어 시스템과 통합하려면 정확한 높이 일치(±5mm)가 필요합니다.
당사의 스마트 물류 장비 시리즈는 산업 및 상업 물류 분야에서 널리 사용되는 이러한 요구 사항을 해결합니다. 플랫폼 구성은 2,000~4,000kg 용량 범위의 표준 팔레트 치수(1,200 × 1,000mm)를 수용합니다.
듀티 사이클 고려 사항
창고 애플리케이션에는 높은 주기의 내구성이 필요합니다. 표준 듀티(8사이클/시간)는 중력 하강 기능이 있는 단동 실린더를 사용합니다. 고부하 작업(시간당 20사이클)에는 열 부하를 관리하기 위한 동력 하강 및 오일 쿨러가 있는 복동 실린더가 필요합니다.
헤비 듀티 유압 리프트 제조업체
선택 중장비 유압 리프트 제조업체 구조 엔지니어링 능력, 용접 자격 및 품질 관리 시스템에 대한 검증이 필요합니다. 하중을 지탱하는 구조물에는 엄격한 제작 표준이 필요합니다.
구조용 철강 공학
대형 플랫폼(5,000kg 용량)은 박스 섹션 구조의 Q345B 구조용 강철(항복 강도 345MPa)을 사용합니다. 용접 절차는 중요한 접합부의 100% 초음파 테스트와 함께 AWS D1.1 또는 EN ISO 15614-1을 따릅니다.
Zhejiang Wizplus Smart Equipment Ltd.는 2021년에 설립되었으며 중국 저장성 후저우시 더칭 현의 지방 경제 기술 개발구에 위치하고 있습니다. 회사는 20,000m2의 공장을 포함하여 40,000m2의 면적을 차지합니다. 우리의 철골 구조물 공장은 높이 20m, 콘크리트 구조물 공장의 높이가 11m이며 50톤 및 16톤 크레인을 갖추고 있으며 대형 금속 구조 부품 생산을 위해 특별히 설계되었으며 다양한 크기의 금속 구조 부품 제조에 적합합니다.
고강도 제조 사양:
| 구성 요소 | 재료 등급 | 제작방법 | 품질 검증 |
| 플랫폼 데크 | Q345B, 6-8mm 플레이트 | 레이저 절단, CNC 벤딩 | 치수검사 ±1.0mm |
| 가위 팔 | Q345B, 직사각형 튜브 | 로봇 용접, 스트레스 해소 | UT 검사, 용접 프로파일 |
| 실린더 배럴 | 27SiMn 원활한 튜브 | 호닝, 크롬도금 | 표면 거칠기 Ra 0.4 |
| 피스톤 로드 | 45# 강철, 유도 경화 | 경질 크롬 도금(25μm) | 경도 60-65HRC |
| 힌지 핀 | 40Cr, 담금질 및 템퍼링 | CNC 터닝, 연삭 | 경도 28-32 HRC 코어 |
디자인 및 생산 전문성
우리는 수십 년 동안 업계에 헌신해 온 전문가들로 구성된 숙련된 디자인 및 생산 팀을 보유하고 있습니다. 연구개발(R&D), 설계, 생산을 통합한 장비 제조회사입니다. 구조 계산은 FEM 1.001 및 EN 1993(유로코드 3) 표준을 따르며 유한 요소 분석은 중요한 접합부의 응력 집중을 검증합니다.
산업용 유압식 가위형 리프트

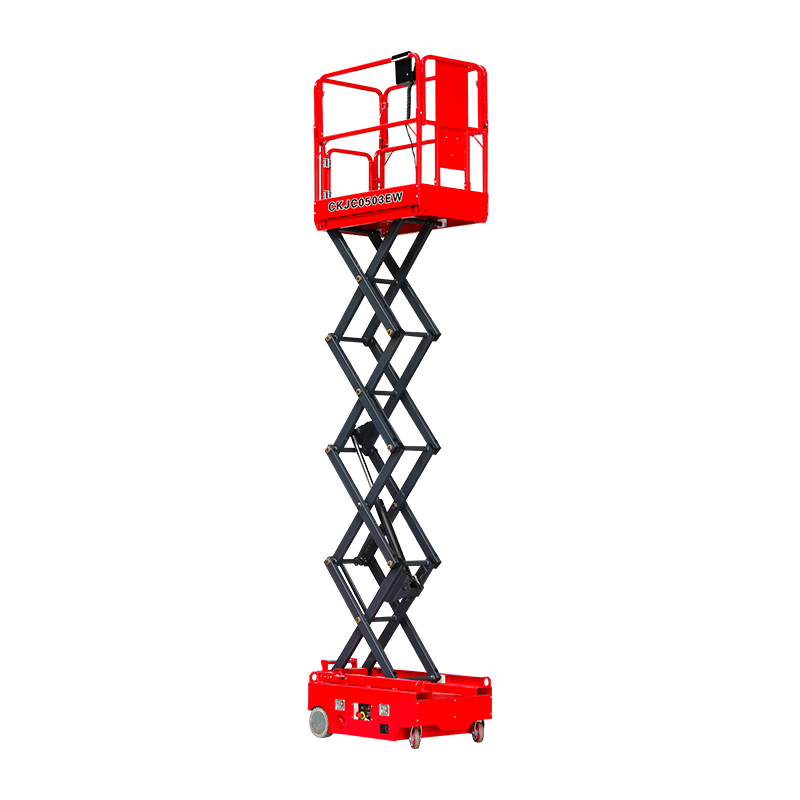

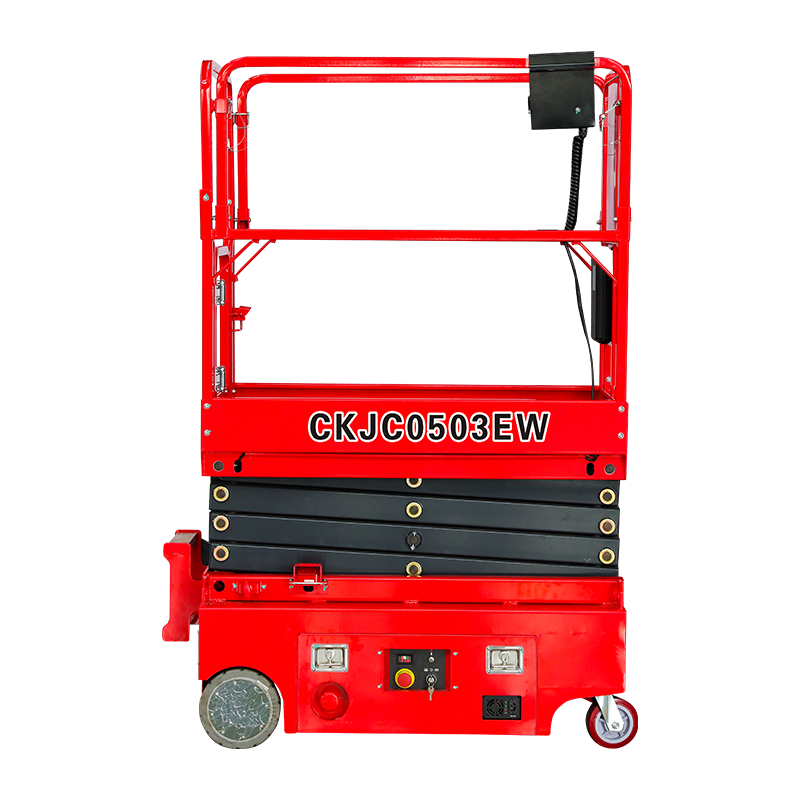

산업용 유압식 가위형 리프트 연결된 평행사변형 메커니즘을 사용하여 높은 안정성으로 수직 운동을 달성합니다. 가위 형상은 리프팅 비율과 힘 요구 사항을 결정합니다.
가위 메커니즘 운동학
가위 리프트는 여러 개의 연결된 팬터그래프 암을 활용합니다. 기계적 이점은 확장에 따라 다릅니다. 수축된 위치에는 최대 힘이 필요하고(낮은 기계적 이점) 확장된 위치는 감소된 압력에서 작동합니다(높은 기계적 이점).
가위 구성 분석:
| 구성 | 단일 가위 | 더블 가위 | 트리플 가위 |
| 양력비(수입:확장) | 1:2.0 | 1:3.8 | 1:5.5 |
| 최대 높이(mm) | 3,000 | 6,000 | 12,000 |
| 플랫폼 크기(일반) | 1,800 × 1,000 | 2,000×1,200 | 2,400 × 1,500 |
| 실린더 힘(수입, kN) | 50-80 | 80-120 | 120-180 |
| 측면 부하 용량(N) | 500(정적) | 300(정적) | 200(정적) |
| 일반적인 응용 | 작업장 유지보수 | 창고 피킹 | 공중 설치 |
고소 작업 플랫폼 통합
우리 회사의 제품은 고소 작업 플랫폼, 스마트 물류, 스마트 농업 등 일련의 전문 첨단 장비를 다루며 이는 건설, 산업 및 상업 물류, 농업 등 다양한 분야에서 널리 사용됩니다. 공중 작업용 시저스 리프트에는 가드레일(높이 1,100mm), 토 보드(150mm) 및 비상 하강 시스템이 통합되어 있습니다. 플랫폼 레벨링은 전체 확장 시 ±1.5° 경사를 유지합니다.
고급 제조 역량
생산설비 및 정밀도
제조 품질은 장비 성능과 공정 제어에 따라 달라집니다. 고출력 레이저 절단은 용접 어셈블리의 가장자리 품질을 보장하는 동시에 로봇 용접은 생산 배치 전체에서 일관성을 유지합니다.
이 회사는 12000W 고출력 레이저 절단기, 4000W 완전 자동 레이저 파이프 절단기, 300톤 CNC 벤딩 머신, 완전 CNC 지능형 파이프 벤딩 머신, 용접 로봇 조립 라인, CNC 선반, 페인트 스프레이, 플라스틱 스프레이, 대형 장비에 대한 전기 영동 기능을 갖춘 대규모 지능형 페인팅 조립 라인, 강화된 테스트 장비 및 다양한 제품 및 액세서리를 위한 실험 센터를 포함한 다양한 고급 생산 시설을 갖추고 있습니다.
제조 공정 사양:
| 프로세스 | 장비사양 | 능력 | 공차 |
| 판 절단 | 12,000W 파이버 레이저 | 최대 25mm 연강 | ±0.1mm |
| 튜브 절단 | 4,000W 자동 레이저 | Φ20-Φ200mm, 길이 6m | ±0.15mm |
| 벤딩 | 300톤 CNC 프레스 브레이크 | 길이 4,000mm, 두께 12mm | ±0.5° 각도 |
| 용접 | 로봇라인(6축) | 지속적인 MIG/MAG | ISO 5817 클래스 B |
| 표면 마감 | 지능형 페인팅 라인 | 페인트, 분체 코팅, 전자 코팅 | 80-120μm 두께 |
테스트 및 검증 인프라
당사의 강화된 테스트 장비 및 실험 센터는 정적 하중 테스트(125% 정격 용량), 동적 사이클링(10,000 사이클) 및 환경 노출(염수 분무, 온도 사이클링)을 통해 제품 성능을 검증합니다.
글로벌 시장 입지 및 지원
국제 유통 및 서비스
수출 시장은 지역 표준(유럽은 CE 마크, 북미는 ANSI, 호주는 AS) 준수를 요구합니다. 문서 패키지에는 구조 계산, 용접 절차 및 재료 인증이 포함됩니다.
회사의 제품은 유럽, 미국, 중동, 동남아시아 등 많은 국가와 지역으로 수출되고 있으며 국제 고객들로부터 꾸준한 인정을 받고 있습니다. 동시에 회사는 국내 시장을 적극적으로 개발하고 있으며 수백 개의 유통업체를 보유하고 있으며 완전한 판매 및 애프터 서비스 네트워크를 갖추고 있습니다.
판매 후 기술 지원
포괄적인 서비스 네트워크는 예비 부품 가용성(중요 구성 요소에 대한 10년 약정), 기술 문서 및 현장 서비스 지원을 제공합니다. 원격 진단 기능을 사용하면 IoT 지원 유압 모니터링 시스템을 통해 문제를 해결할 수 있습니다.
회사는 항상 전문성, 혁신, 완전성 및 효율성이라는 핵심 개념을 고수하고 녹색 및 저탄소와 같은 새로운 개발 개념에 적극적으로 대응하고 전기화, 녹색화 및 지능이라는 제품 설계 개념을 주장하며 회사 제품의 품질을 종합적으로 향상시켜 왔습니다. 우리는 의사소통과 협력을 위해 회사를 방문하는 국내외 사용자와 친구들을 진심으로 환영합니다. 항공 산업의 높은 수준의 발전을 촉진하고 함께 더 나은 미래를 만들어 갑시다.
자주 묻는 질문
부하 용량은 어떻게 검증되며 유압 리프트 설계에는 어떤 안전 요소가 적용됩니까?
정격 용량은 정격 부하의 125%(EN 1494 또는 ASME B30.1에 따라)에서 정적 테스트를 수행한 후 전체 이동 사이클을 통해 110% 정격 부하에서 동적 테스트를 통해 결정됩니다. 구조 설계에는 강철 구성 요소의 안전 계수 2.0(항복 강도 기준)과 유압 실린더의 안전 계수 3.0(파열 압력 기준)이 통합되어 있습니다. 중장비 유압 리프트 제조업체 인증을 받으려면 이러한 테스트에 대한 제3자의 목격이 필요합니다. 당사 테스트 센터에서는 조립 전 1.5배의 작동 압력으로 실린더에 대한 100% 압력 테스트를 수행합니다.
필요한 작동유 사양은 무엇이며, 유지보수는 얼마나 자주 수행해야 합니까?
표준 응용 분야에서는 점도 지수가 >95인 ISO VG 46 유압 오일을 사용합니다. 저온 환경(-20°C)에는 VG 32가 필요하고, 고온 작동(주변 60°C 초과)에는 VG 68이 좋습니다. 유체 분석은 2,000 작동 시간마다 또는 매년 수행되어 입자 오염(ISO 4406 18/16/13 최대), 수분 함량(<0.1%) 및 산화(산수 <0.5 mg KOH/g)를 확인해야 합니다. 필터 요소는 500시간 또는 차압이 0.5bar를 초과하는 경우 교체해야 합니다.
유압식 시저 리프트를 특수 산업 분야에 맞게 맞춤화할 수 있습니까?
네, 산업용 유압 가위형 리프트 맞춤화에는 플랫폼 크기(최대 6m × 3m), 용량 증가(최대 20,000kg), 특수 코팅(식품 가공용 스테인레스 스틸, 위험 지역용 방폭) 및 통합 기능(롤러 컨베이어, 턴테이블, 틸트 기능)이 포함됩니다. 창고 자동화를 위한 맞춤형 리프트 테이블에는 자동 위치 지정(±2mm 정확도) 및 WCS(창고 제어 시스템)와의 통합이 포함될 수 있습니다. 맞춤형 디자인의 개발 리드 타임은 디자인 승인 후 8~12주입니다.
영구 유압 리프트 설치에는 어떤 콘크리트 기초 요구 사항이 적용됩니까?
2포스트 자동차 수리점용 유압 리프트 설치에는 3000psi(20.7MPa) 압축 강도에서 최소 200mm의 콘크리트 두께와 1% 보강이 필요합니다. 4포스트 리프트는 적절한 바닥 하중(최소 150mm 콘크리트)으로 표면 장착 구성을 활용할 수 있습니다. 토양 보유 용량은 150kPa를 초과해야 합니다. 열악한 토양 조건에는 공학적 기반이 필요합니다. 앵커 볼트(M16-M24, 등급 8.8)에는 최소 매립 깊이가 100mm인 에폭시 설치가 필요합니다. 설치 후 검증에는 볼트 항복 하중의 50%에서 인장 테스트가 포함됩니다.
휴대용 유압 리프트는 영구 고정 없이 어떻게 안정성을 유지합니까?
차고용 휴대용 유압 리프트 안정성은 낮은 무게 중심 설계와 확장된 베이스 치수에 달려 있습니다. 안정기 잭(나사 또는 유압)은 리프팅 작업 중에 캐스터 휠을 우회하여 하중을 바닥으로 직접 전달합니다. 안정성 계산을 통해 전도 모멘트(하중 × 중심으로부터의 수평 거리)가 저항 모멘트(단위 중량 × 베이스 반경)의 75% 미만으로 유지되도록 보장합니다. 인터록 시스템은 모든 안정 장치가 완전히 전개되고 리미트 스위치를 통해 확인되지 않는 한 리프트 작동을 방지합니다. 콘크리트 분쇄를 방지하려면 바닥 하중이 3.5MPa를 초과해서는 안 됩니다.
참고자료
- 미국 국립표준연구소. (2019). ANSI/ALI ALCTV-2017 자동차 리프트에 대한 미국 국가 표준 - 건설, 테스트 및 검증에 대한 안전 요구 사항 . 일리노이주 시카고: 자동차 리프트 연구소.
- 유럽 표준화 위원회. (2020). EN 1494:2000 A1:2008 이동식 또는 이동식 잭 및 관련 리프팅 장비 . 브뤼셀: CEN.
- 미국 기계공학회. (2018). ASME B30.1-2018 잭, 산업용 롤러, 에어 캐스터 및 유압 갠트리 . 뉴욕: ASME.
- 국제표준화기구. (2015). ISO 4413:2010 유압 유체 동력 - 시스템 및 해당 구성 요소에 대한 일반 규칙 및 안전 요구 사항 . 제네바: ISO.
- 유럽 표준화 위원회. (2005). EN 1993-1-1:2005 유로코드 3: 강철 구조물 설계 - 파트 1-1: 건물에 대한 일반 규칙 및 규칙 . 브뤼셀: CEN.
- Deutsche Gesetzliche Unfallversicherung. (2023). DGUV 정보 208-008: 유압 리프트 - 검사 및 테스트 . 베를린: DGUV.
