고소작업대(AWP)에 대한 최종 가이드: 엔지니어링, 선택 및 안전

산업 유지 관리, 건설 및 시설 관리 영역에서 고소 작업을 수행하는 것은 안전, 정밀도 및 운영 효율성을 포괄하는 독특한 일련의 과제를 제시합니다. 공중 작업 플랫폼(AWP)은 사다리나 비계와 같은 전통적인 방법을 대체하는 엔지니어링 솔루션으로 등장했습니다. 이 최종 가이드는 붐 리프트, 시저 리프트 및 AWP의 세 가지 주요 AWP 범주에 대한 엔지니어 수준의 분석을 제공합니다. 수직 마스트 리프트 —기계 설계 원리, 운동학적 기능, 응용 분야별 적합성을 조사하여 데이터 기반 의사 결정을 지원합니다.

1. 고소 작업 플랫폼(AWP) 정의: 시스템 엔지니어링 관점

공중 작업 플랫폼(AWP)은 안정적이고 밀폐된 플랫폼을 사용하여 지정된 작업 높이에 인력, 도구 및 자재를 배치하도록 설계된 이동식, 기계식 또는 유압식 작동 시스템입니다. 시스템 엔지니어링 관점에서 볼 때 AWP는 구조적, 기계적, 유압, 전기 및 제어 하위 시스템을 통합하여 안전한 수직 및/또는 수평 변위를 달성합니다. 규정 준수는 부가적인 것이 아니라 기본적인 설계 제약 사항입니다. 전 세계적으로 ANSI/SAIA A92(북미) 및 M에chinery Directive 2006/42/EC(유럽, CE 표시 필요)와 같은 표준이 설계, 제조, 테스트 및 사용을 관리합니다. 이러한 표준은 엄격한 위험 평가, 구조 계산, 안정성 테스트 및 안전 장치(예: 하중 감지, 기울기 센서, 비상 하강)의 통합을 요구하여 작업에 대한 공식화된 안전 무결성 수준을 설정합니다.

2. 기술 심층 분석: 기본 AWP 분류

2.1 붐 리프트: 굴절식 및 텔레스코픽 운동학

붐 리프트는 확장된 수평 도달 범위와 장애물 극복 능력을 제공하는 관절식 또는 신축식 암(붐)이 특징입니다. 그들의 운동학은 적용 범위를 정의합니다.

• 굴절식(너클) 붐: 여러 개의 힌지 지점(너클)이 있어 복잡한 비선형 경로 계획이 가능합니다. 운동학적 체인을 사용하면 플랫폼이 장애물 위/아래에서 "접혀" 움직일 수 있습니다. 주요 엔지니어링 매개변수에는 관절 축 수, 최대 적재 높이 및 턴테이블의 연속 회전 기능이 포함됩니다.
• 텔레스코픽(직선) 붐: 중첩된 유압 실린더 또는 체인 및 스프로킷 메커니즘을 통해 선형으로 확장되는 단일 암을 활용합니다. 이 디자인은 섀시에서 최대 수평 도달 범위를 우선시합니다. 중요한 분석은 붐 각도 및 확장의 함수로 안전 작업 영역을 정의하는 모멘트 하중 다이어그램에 중점을 둡니다.
• 추진식/크롤러 붐: 붐 상부 구조를 궤도식 차대에 통합합니다. 크롤러 시스템은 낮은 지면 압력(psi 또는 kPa로 측정)과 개선되지 않은 고르지 않거나 부드러운 지형에서 향상된 견인력을 제공합니다. 엔지니어링 고려 사항에는 등판 능력(45%를 초과하는 경우가 많음), 지상고 및 정확한 위치 파악을 위한 각 트랙의 독립적 제어가 포함됩니다.

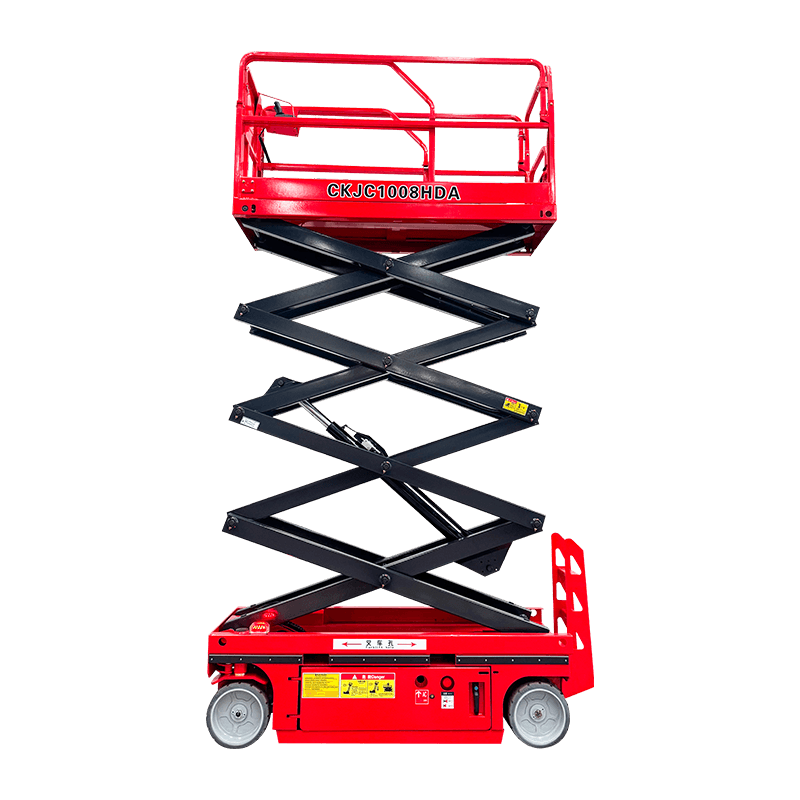

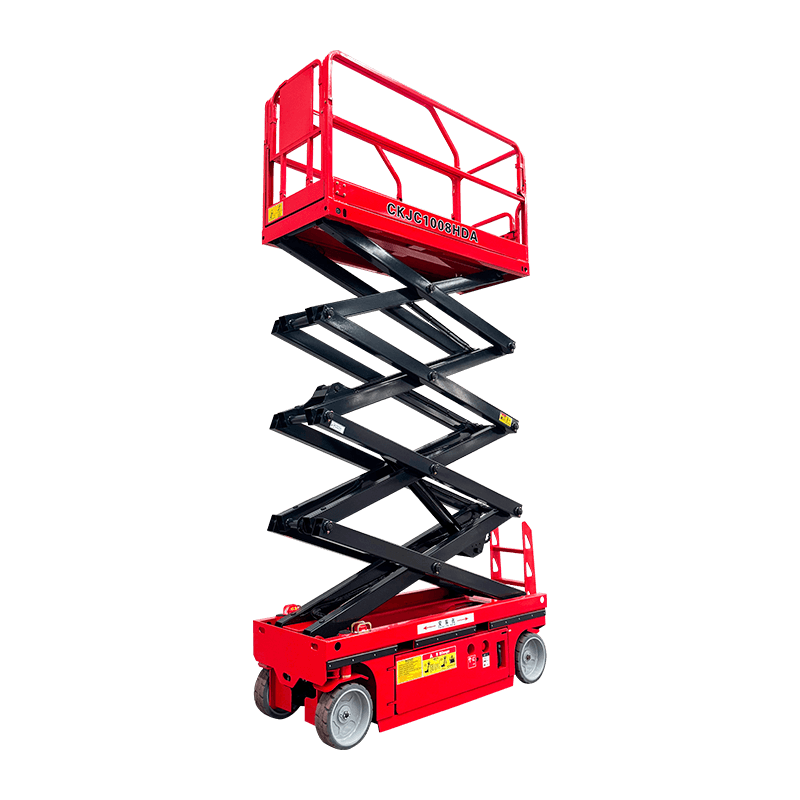

2.2 가위 리프트: 팬터그래픽 메커니즘을 통한 수직 이동

가위 리프트는 연결된 접이식 팬터그래픽(가위) 메커니즘을 사용하여 엄격한 수직 플랫폼 이동을 달성합니다. 시스템의 메커니즘은 유압 실린더의 힘이 수직 리프트로 증가되는 붕괴 "N" 패턴의 원리에 의해 제어됩니다. 주요 엔지니어링 장점은 다음과 같습니다.

• 높은 구조적 강성과 부하 용량: 삼각형 모양의 가위형 암은 굽힘 모멘트에 대한 탁월한 저항력을 제공하여 넓은 데크 영역(종종 20평방피트)과 상당한 분산 하중(예: 1000파운드)을 지원합니다.
• 안정성: ANSI A92.20 안정성 테스트에 따라 확장된 높이 적용에는 아우트리거가 중요하지만, 넓은 베이스 대 높이 비율과 낮은 무게 중심은 이동 중 안정성을 향상시킵니다.

응용 분야는 일반적으로 안정적이고 넓은 작업 공간이 가장 중요한 산업 플랜트, 창고 및 조립 시설의 대규모 수직 접근 작업입니다.

2.3 수직 마스트 리프트 : 제한된 공간을 위한 정밀 엔지니어링

수직 마스트 리프트 인력용 리프트 또는 푸시어라운드 리프트라고도 불리는 는 최대 공간 효율성을 위해 설계된 특수 솔루션을 나타냅니다. 핵심 설계 원리는 최소 설치 공간의 섀시 내에서 정밀 롤러 또는 베어링에 의해 안내되는 하나 이상의 연동 마스트 섹션을 통한 수직 이동입니다.

2.3.1 주요 설계 및 선택 매개변수

선택 수직 마스트 리프트 운영 제약 조건에 대한 엄격한 사양 분석이 필요합니다.

• 작업 높이 대 플랫폼 높이: 다음 질문에서 근본적인 사양 혼란이 발생합니다. 수직 마스트 리프트의 최대 작동 높이는 얼마입니까? 엔지니어는 *플랫폼 높이*(가드레일의 높이)와 *작업 높이*(작업자가 도달할 수 있는 최대 높이, 일반적으로 플랫폼 높이 ~2m)를 구별해야 합니다. 설계 하중 모멘트와 구조적 안전계수는 완전히 확장된 마스트 구성을 기준으로 계산됩니다.
• 동력장치 분석: 평가하기 전기 수직 마스트 리프트 가격 및 사양 총 소유 비용(TCO) 모델이 포함됩니다. 전기 드라이브(24V 또는 48V DC)는 국소 배출이 없고, 소음이 적고(<70dBA) 유지 관리가 적으며(일부 모델에는 유압 장치 없음) 민감한 실내 환경에 이상적입니다. 기술 사양에는 배터리 암페어시(Ah) 등급, 충전기 유형 및 듀티 사이클이 포함되어야 합니다.
• 마스트 구성 및 안정성: 마스트는 단일, 이중 또는 삼중 스테이지일 수 있습니다. 더 넓은 마스트 프로파일(종종 이중)은 측면 안정성과 하중 시 편향에 대한 저항을 증가시킵니다. 는 좁은 통로용 소형 수직 마스트 리프트 종종 32인치(810mm) 미만의 폭을 달성하기 위해 중앙에 위치한 단일 마스트를 사용하지만 플랫폼 용량이 줄어들거나 편향 특성이 다를 수 있습니다.

2.3.2 운영상의 이점과 이론적 근거

마스트 리프트 배치 결정은 정량화된 이점에 따라 결정됩니다. 엔지니어링 평가 창고 유지 관리에 수직 마스트 리프트 사용의 이점 다음을 밝힙니다:

• 공간 최적화: 봉투 침입을 최소화하여 통로 폭과 보관 밀도를 보존합니다. 설치 공간은 비슷한 용량의 가위형 리프트의 25% 미만인 경우가 많습니다.
• 인체공학적 및 생산성 향상: 사다리 사용의 피로와 위험을 제거합니다. 이 플랫폼은 도구를 위한 안정적인 기반을 제공하므로 양손 작업으로 더 길고 생산적인 작업 주기가 가능합니다.

이는 기본적인 쿼리를 직접적으로 해결합니다. 사다리 대신 수직 마스트 리프트를 선택하는 이유는 무엇입니까? 그 대답은 낙상 위험(작업장 부상의 주요 원인)을 정량적으로 감소시키고 작업 효율성과 품질을 측정할 수 있게 증가시키는 것입니다.

2.3.3 안전 및 유지 관리 프로토콜

안전은 가정이 아닌 공학적 결과입니다. 에 대한 절차 수직 마스트 리프트를 안전하게 작동하는 방법 표준에 명시되어 있으며 다음을 포함해야 합니다.

• 작동 전 검사: 구조적 무결성, 가드레일, 게이트 인터록, 휠 및 바퀴 상태, 제어 기능을 확인하십시오.
• 현장 위험 평가: 바닥 적재 용량을 확인하고, 머리 위 장애물을 식별하고 해당 지역이 차단되었는지 확인하십시오.
• 안정성 관리: 상승된 상태에서 장치를 이동하지 마십시오. 매뉴얼에 제공 및 지정된 경우 아우트리거를 사용하십시오.

예방적 유지보수 일정을 통해 신뢰성이 보장됩니다. 프로토콜은 수직 마스트 리프트를 유지 관리하고 서비스하는 방법 마스트 롤러/체인 윤활, 패스너 점검 및 토크, 와이어 로프 또는 유압 실린더 마모 검사, 안전 장치 부하 테스트, 전기 시스템 무결성 확인 등 예정된 작업이 포함됩니다.

3. 고급 선택 방법론: 비교 공학 분석

3.1 운영 매개변수에 따른 결정 매트릭스

선택은 다중 변수 최적화 문제입니다. 주요 독립 변수에는 필수 작업 높이(H), 수평 도달 거리(R), 통로 폭 제약 조건(W)이 포함됩니다. _a ), 지상 조건(G) 및 듀티 사이클(C).

3.2 정면승부 시스템 비교

제한된 내부에서 빈번하게 발생하는 엔지니어링 균형은 다음 질문으로 파악됩니다. 수직 마스트 리프트와 가위 리프트: 실내 사용에 더 적합한 것은 무엇입니까? 다음 표에서는 시스템 수준 비교를 제공합니다.

3.3 소싱 및 수명주기 고려 사항

마지막 단계에는 조달 전략이 포함됩니다. 단기 또는 프로젝트별 요구 사항의 경우 쿼리 내 근처 수직 마스트 리프트를 임대할 수 있는 곳 기술 임대 평가로 이어집니다. 장치의 검사 및 유지 관리 로그(ANSI A92.22에 따라) 검사, 현재 로드 플레이트 및 매뉴얼 확인, 모든 안전 장치의 기능 확인 등이 이루어집니다. 장기적으로 활용도가 높은 시나리오의 경우 구매에는 예상 유지 관리, 에너지 소비 및 잔존 가치와 초기 자본 지출을 비교하는 상세한 수명 주기 비용 분석이 포함됩니다.

4. 결론: 시스템 기반 선택 철학

최적의 AWP를 선택하는 것은 응용 시스템 엔지니어링의 연습입니다. 붐 리프트(도달용), 가위형 리프트(안정성과 하중용)의 기술 사양과 운동학적 기능을 매핑해야 합니다. 수직 마스트 리프트s (공간 제약 해결을 위해) 잘 정의된 작업 요구 사항 및 환경 제약 세트에 적용됩니다. 항상 안전 매개변수와 규정 준수에 가장 높은 가중치를 할당해야 합니다. 이러한 분석적 접근 방식을 채택함으로써 시설 관리자, 프로젝트 엔지니어 및 안전 담당자는 작업을 완료할 뿐만 아니라 효율성을 극대화하고 위험을 최소화하며 엔지니어링된 신뢰성을 갖춘 장비를 지정할 수 있습니다.

5. 자주 묻는 질문(FAQ)

Q1: 우리 시설에는 너비가 40인치 미만인 통로가 있습니다. 25피트에서 조명을 정비하기 위해 어떤 AWP 옵션이 있습니까?

답변: 이것은 최종 응용 프로그램입니다 좁은 통로용 소형 수직 마스트 리프트 . 섀시 너비가 통로 너비(일반적으로 <36")보다 작고 플랫폼 높이가 필요한 작업 높이(25피트 작업 높이 ≒ 23피트 플랫폼 높이)를 초과하는 모델을 선택해야 합니다. 장치의 회전 반경이 통로 교차점과 호환되는지 확인하십시오.

Q2: 실내 공장 조명 유지 관리를 위해 마스트 리프트와 시저 리프트 중에서 기술적으로 어떻게 결정합니까?

답변: 핵심 기술 결정은 공간 제약과 작업 요구 사항에 따라 달라집니다. 수직 마스트 리프트와 가위 리프트: 실내 사용에 더 적합한 것은 무엇입니까? 비교. 측정 조사를 수행합니다. 통로가 넓고(6피트 이상) 작업에 중요한 도구/재료가 필요한 여러 고정 장치가 관련된 경우 가위형 리프트가 더 효율적일 수 있습니다. 통로가 좁고(4피트 미만) 작업이 순차적인 단일 지점 수리인 경우 마스트 리프트의 접근성은 고정 장치당 사이클 시간이 잠재적으로 느려지더라도 전반적인 생산성이 향상됩니다.

Q3: 안전 엔지니어링의 관점에서 사다리에 비해 마스트 리프트의 주요 장점은 무엇입니까?

답변: 사다리 대신 수직 마스트 리프트를 선택하는 이유는 무엇입니까? 가장 큰 장점은 집단 추락 방지 시스템 . 사다리는 사용자의 균형과 훈련(개인 보호 조치)에 의존합니다. 마스트 리프트는 수동 추락 방지 시스템 역할을 하는 공학적 가드레일 시스템(발판, 미드레일, 게이트)을 제공하여 모든 사용자의 추락 위험을 효과적으로 제거합니다. 이는 위험 제어 계층 구조에서 더 높은 수준의 제어입니다.

Q4: 사양을 검토할 때 "최대 작업 높이"의 정확한 엔지니어링 정의는 무엇입니까?

답변: 물을 때 수직 마스트 리프트의 최대 작동 높이는 얼마입니까? , 정의된 테스트 방법을 요청해야 합니다. ANSI/SAIA A92 표준에 따라 바닥에서 가드레일 상단까지의 수직 거리(플랫폼 높이) 또는 키가 6피트인 사람이 도달할 수 있는 최대 도달 높이여야 합니다. 평판이 좋은 제조업체는 두 수치를 모두 제공합니다. 구조 설계 및 안정성 계산은 최대 정격 하중이 적용된 플랫폼 높이를 기준으로 합니다.

Q5: 우리는 클린룸 환경을 위한 전동 마스트 리프트를 평가하고 있습니다. 가격 외에 어떤 기술 사양이 중요한가요?

답변: 분석할 때 전기 수직 마스트 리프트 가격 및 사양 통제된 환경의 경우 기술 체크리스트에는 다음이 포함되어야 합니다. 1) 소재 및 마감: 부식을 방지하고 입자 이탈을 방지하는 전기 영동 또는 분말 코팅 페인트입니다. 2) 오염 통제: 밀봉된 베어링, 자국이 남지 않는 바퀴 및 선택적으로 브레이크 먼지를 최소화하는 회생 구동 시스템. 3) 배터리 화학: 밀봉형 납산(SLA) 또는 리튬 이온(Li-ion). 리튬 이온은 더 긴 수명, 더 빠른 충전, 가스 배출이 없지만 더 높은 CAPEX를 제공합니다. 4) EMI/RFI 방출: 모터 컨트롤러가 시설의 전자기 간섭 요구 사항을 준수하는지 확인하십시오.

6. 참고자료 및 업계 표준

• ANSI/SAIA A92.20 - 2021: "이동식 고소 작업 플랫폼(MEWP)의 설계, 계산, 안전 요구 사항 및 테스트 방법"
• ANSI/SAIA A92.22 - 2021: "이동식 고소 작업 플랫폼(MEWP)의 안전한 사용"
• ISO 16368:2020 "이동식 승강 작업 플랫폼 - 설계 계산, 안전 요구 사항 및 테스트 방법"
• OSHA 29 CFR 1926.453 - "공중 리프트"(미국 직업 안전 보건국)
• 기계류 지침 2006/42/EC(유럽 연합)
• 프록터, S.P., & 미테라, J.(2018). 추락 방지 및 공중 작업 플랫폼 안전: 엔지니어링 가이드. 미국 안전 전문가 협회.
•
